隔爆型防爆分析小屋

隔爆型防爆分析小屋简介

隔爆型防爆分析小屋又称结构性防爆分析小屋、隔爆小屋、隔爆站房。由小屋本体、报警系统、配电系统、排风系统组成。所有电气设备做防爆处理，经过防爆认证，不允许直接使用普通电气设备。配套VOCS监测和CEMS烟气在线分析应用于化工、石油、环境监测等行业。

隔爆型防爆分析小屋原理

隔爆小屋通过把各个系统的所有电气设备独立做防爆处理后集成，达到防爆效果。在自动状态下工作时，探测器检测到可燃浓度，氧气浓度等超标会自动启动风机进行室内空气循环稀释，并发出声光报警信号，相应报警信号会预留至防爆接线箱，送给终端集控室，无浓度超标时风机会每间隔25分钟，运行5分钟，在手动状态下可在屋外的手动开关启动停止排风扇，并在控制箱上设置消音、测试、复位按钮对报警灯测试（运行5S）和消音(5分钟后恢复)，对探测器进行复位。公共配电、仪表电源配电根据客户所需配置。

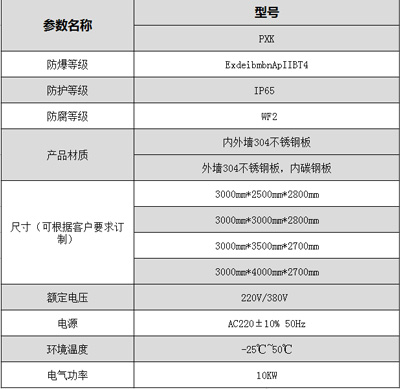

隔爆型防爆分析小屋参数

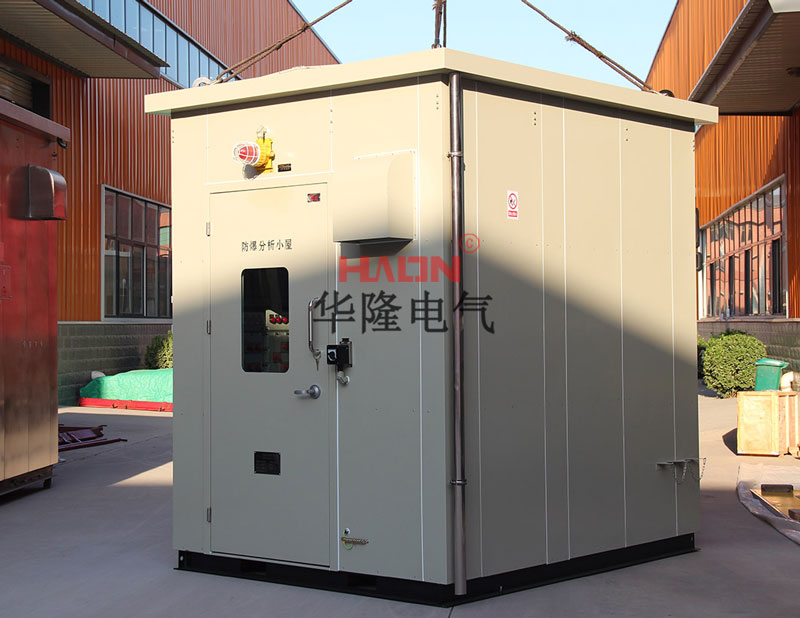

隔爆型防爆分析小屋细节

河南华隆电气生产的隔爆分析小屋具有以下特点：

小屋机械结构及材质要求

I、骨架、底座和屋顶

分析小屋的骨架、底座和屋顶为金属构件，采用型钢焊接而成，应有足够的强度及刚性，保证防爆分析小屋在荷载、起吊、平移和运输时不变形。

底座的主框架采用14#槽钢，地板龙骨下方用方管作为支撑梁，主框架、地板龙骨和支撑梁均应焊接连接，维护人员在室内走动时地板不震颤。

屋顶边框和主梁采用方管焊接，防止扭曲变形。屋顶应有一定的倾斜度，可呈A型或一面斜坡结构，以防雨水积存。

II、内外墙和内外顶面板

外墙面板采用∏型板式拼装结构的外墙板使用不锈钢板（304SS，1.5厚，使用不锈钢拉丝覆膜板）。

内墙面板和天花板使用1.5厚碳钢板。

屋顶面板须进行有效的防雨设计，可使用搭扣结构的拼装式防雨设计或平面焊接式防雨设计。材料使用1.5mm不锈钢板制作，保证屋顶面耐腐蚀的持久性能，外顶承重能力≥250kg/m2（两个人的重量）且不发生永久变形。

III、保温层

内外墙和内外顶之间填充阻燃性保温材料（矿岩棉等），保温层厚度一般在70mm。

IV、地板

地板为5mm厚防滑金属板，加一层防静电塑胶板。

小屋内部避免有可能积聚气体的死角和沟槽，小屋高低处应开有合适的手动或自动排气孔，以防气体积聚。

V、小屋门

尺寸：3000mm×2000mm

材质选用不锈钢，门和墙之间镶有橡胶密封条。

门上带阻尼限位闭门器和推杆式逃生锁，门外有孔锁及把手，门上有钢化玻璃视窗。

VI、小屋配件

装有吊耳，方便起吊运输，配不锈钢316材质钢瓶支架，位于屋外合适位置，屋外放置钢瓶架或接线箱的方向加装防雨棚宽度800mm，防雨遮阳。

VII、小屋颜色

外墙为不锈钢本色，内墙为乳白色，天花板白色。

隔爆型防爆分析小屋配电系统

分析小屋的照明灯、空调、维修插座等公用设备由工业电源供电,设置防爆公用电源配电箱，UPS配电箱，公共电源接线箱（不锈钢304），UPS电源接线箱（不锈钢304）。

配防爆冷暖空调，保证小屋内温度，配排风扇，进风口设置防护装置，防雨防虫进入，排风扇可手自动启动，手动时强制启动风扇进行换气，自动时可由PLC来控制启停。排风扇与进气窗为相对位置，能建立良好的室内空气循环系统。

室内配防爆防腐照明灯2只，1只带应急功能，应急时间90分钟，1只不带应急，吊装与小屋内顶，开关位于门口内侧，室外配防爆照明灯，位于门外顶，开关位于门口外侧门。

隔爆型防爆分析小屋安全检测报警系统

小屋内安装：硫化氢有毒气体检测器，可燃气体检测器，氧气浓度检测器，氢气浓度检测器，选用检测探头和信号变送器一体化结构的产品，并带就地显示表头和报警模拟量信号远传。

所有检测器均配现场声光报警装置，硫化氢检测器达到上限，可燃气体检测器达到上限，氧气浓度达到下限，氢气检测器达到上限，对应的报警器报警，并把信号远传至DCS控制室，同时打开排风扇，进行换气补充新鲜空气，声光报警器（旋转闪光型），装在小屋外。
