防爆小屋

防爆小屋是一种配有多种防爆电气设备集成的气体在线监测站房，包含照明配电系统、新风系统、安全检测报警系统、小屋壳体组成。分析仪器行业使用较多，搭载SEMs烟气分析仪和VOCs分析仪，用于化工厂烟气排放在线连续监测或污水处理项目的水质监测，在石油化工、废气排放、污水排放、环保领域应用广泛，可检测多种类气体排放数据，常见监测气体类型的有氨氮、笨、氢气等。

　　防爆小屋类型

　　防爆小屋根据结构和防爆形式分为正压型防爆小屋和结构型防爆小屋(也叫隔爆型)。正压型防爆小屋采用整体正压防爆的形式，向小屋内部充入压缩洁净空气，使小屋内部形成微正压小环境，分析仪机柜不需要做防爆;隔爆型防爆小屋采用局部正压防爆的形式，分析仪机柜需改为防爆正压柜，压缩空气只充入机柜内，使机柜形成微正压小环境，其他电气均为防爆型;考虑到检修的因素，正压型内部电气设备应该配置成防爆型电气。

　　防爆小屋特点

　　1.具有防爆、防震、防静电、防火花、防尘、抗干扰等优点，为仪表提供良好的运行环境，增强系统的可靠性;

　　2.保障分析仪器烟气过程分析的安全，采取统一供电，通过485信号实时与控制台互传数据并上传环保局;

　　3.可定制，按照分析仪机柜的大小和数量设计防爆小屋尺寸及防爆电气配置,气体探测器品牌型号根据用户要求安装;

　　4.落实式安装，通过吊装的方式把防爆小屋放置在使用现场的预设地基上;

　　5.使用寿命长，我司生产的防爆小屋正常情况下使用寿命不低于8到10年。

　　防爆小屋结构

　　防爆小屋整体采用框架式结构，骨架、底座和屋顶为型钢焊接，铺设内外两层304不锈钢板，中间填充阻燃棉，保温阻火性能良好，防腐性能好，同时具有足够的强度及刚性，保证分析小屋在荷载、起吊、平移和运输时不变形。底座的主框架采用14#槽钢，地板龙骨下方用双层方管作为支撑梁，方管四周有加强筋，主框架、地板龙骨和支撑梁均焊接连接，防震效果良好。屋顶边框和主梁采用方管焊接，防止扭曲变形。屋顶呈A型结构，以防雨水积存，设置有屋檐，小屋四角的屋檐下配有不锈钢雨水导流管，负责雨水定向排放，屋顶装有吊耳，方便起吊运输，屋外配不锈钢316材质钢瓶支架和电源防爆接线箱、防爆信号接线箱，数量按照用户实际需求设置，外部屋顶四周加装宽度800mm的防雨棚，防雨遮阳。

　　内外墙体采用1.5mm厚的SS304不锈钢拉丝覆膜板拼装，连接处满焊无断点，内外墙体之间留有75mm厚空间，空间内填充阻燃性保温材料。

　　屋顶面板使用平面焊接式防雨设计，材料使用1.5mm不锈钢板制作，保证屋顶面耐腐蚀的持久性能，外顶承重能力≥250kg/m2(两个人的重量)且不发生变形。

　　地板为5mm厚防滑金属板，加一层防静电塑胶板，防爆小屋内部避免有可能积聚气体的死角和沟槽，并装有防爆新风系统。

　　防爆小屋配置2个不锈钢门，一个日常使用，一个为安全逃生门，门和墙之间镶有橡胶密封条，门上带阻尼限位闭门器和推杆式逃生锁，门外有孔锁及把手，门上有钢化玻璃视窗。

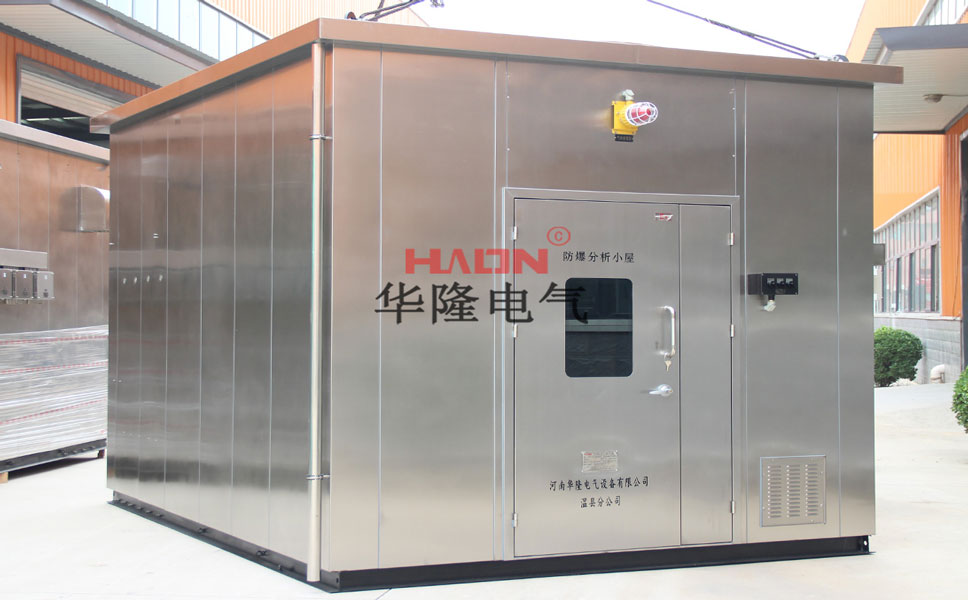

　　防爆小屋实物图

　

　   防爆小屋配置清单

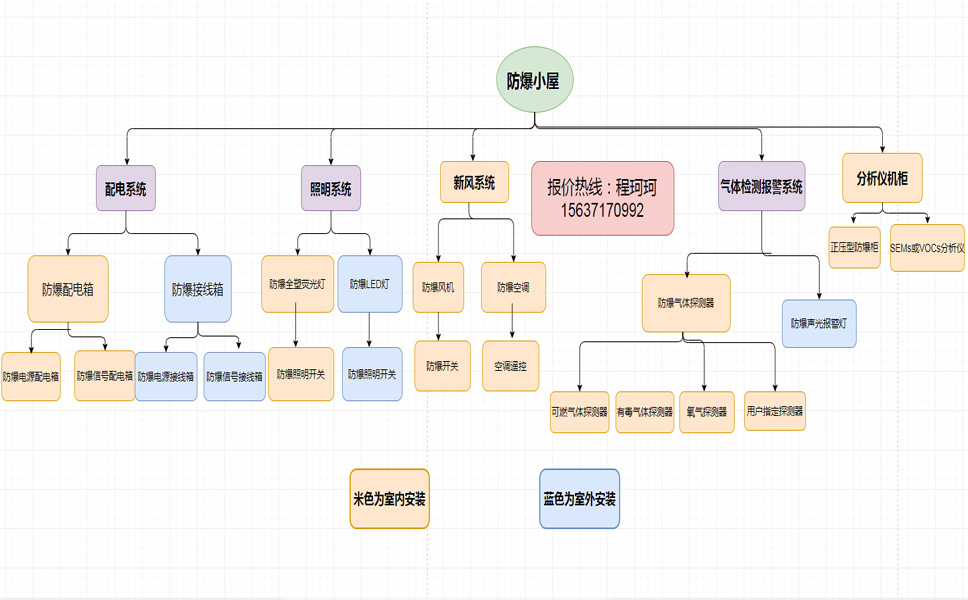

      防爆小屋的配置有配电系统、照明系统、新风系统、气体检测连锁报警系统、分析仪机柜组成，每个系统都包含有不同的防爆电气设备，如图：

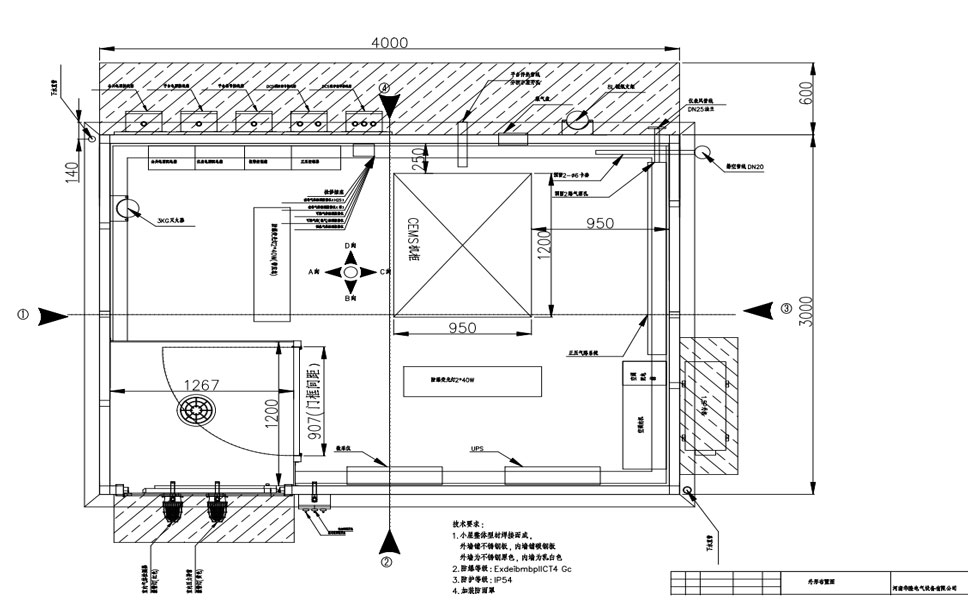

　　防爆小屋图纸

      分析小屋示例图纸以外形尺寸高3米，长3米，宽4米为例。

　　防爆小屋配电系统

　　防爆小屋设置有各种防爆配电箱、防爆接线箱、防爆控制箱，内部安装防爆公用电源配电箱，防爆UPS配电箱，PCL综合防爆控制箱，外部配有防爆公共电源接线箱(不锈钢304)，防爆UPS电源接线箱，防爆信号接线箱等，通过外部防爆接线箱接入市电或工业电源，出线经线槽接入内部。配电系统在防爆小屋出厂时已由我司装配调试好，用户只需负责现场的水电接入即可。

　　防爆小屋新风系统

　　新风系统由防爆空调和防爆排风扇组成，风口设置防护装置，防雨防虫进入，排风扇可手自动启动，手动时强制启动风扇进行换气，自动时由PLC防爆控制箱启停。排风扇与进气窗为相对位置，能建立良好的室内空气循环系统。

　　防爆小屋气体检测报警系统

　　系统可根据用户需求安装不同品牌型号和检测类型防爆气体检测器，我司分析小屋内常规配置：硫化氢有毒气体检测器，可燃气体检测器，氧气浓度检测器，氢气浓度检测器，选用检测探头和信号变送器一体化结构的产品，并带显示表头和报警模拟量信号远传。所有检测器均配现场声光报警装置，硫化氢检测器达到上限，可燃气体检测器达到上限，氧气浓度达到下限，氢气检测器达到上限，对应的报警器报警，并把信号远传至DCS控制室，同时打开排风扇，进行换气补充新鲜空气，声光报警器(旋转闪光型)，装在小屋外。
