在石油、天然气、化工、制药、冶金、矿山等存在可燃性气体或粉尘的工业环境中，电气设备的使用必须严格遵循防爆安全规范。防爆电气控制柜作为这些高危场所中电气控制系统的核心设备，不仅承担着对生产设备的集中控制与监测任务，更肩负着保障人员和设备安全的重要使命。

本文将从定义、结构设计、防爆原理、技术要求、应用场景及未来发展趋势等方面，全面解析防爆电气控制柜的核心价值与技术特点。2022

一、什么是防爆电气控制柜？

防爆电气控制柜是一种专为爆炸性危险环境设计的电气控制设备，其内部安装有PLC、继电器、接触器、断路器、变频器、HMI等控制元件，能够在存在可燃气体、粉尘或其他易燃易爆物质的环境中安全运行。

其核心功能包括：

实现对电动机、阀门、泵站、风机等设备的控制；

提供远程监控、数据采集与故障诊断功能；

在危险环境中保障电气系统的本质安全。

二、结构设计与材料选择

防爆电气控制柜的结构设计是其安全性能的基础，必须满足以下要求：

1.外壳材料

常用高强度铸铝、不锈钢或工程塑料；

具备良好的抗冲击、耐腐蚀、耐高温性能；

表面处理工艺防止静电积聚。

2.密封结构

采用隔爆型（Exd）或增安型（Exe）结构设计；

所有接缝、门缝采用防爆密封条，防止爆炸性气体进入柜内；

电缆引入口设有密封填料函，确保密封性与防爆效果。

3.内部布局

模块化设计，便于安装与维护；

各电气元件之间保持安全间距，防止短路或过热；

配备散热装置，避免因温度过高引发安全隐患。2022

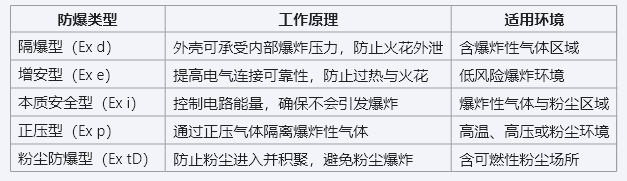

三、防爆原理与技术分类

根据不同的防爆方式，防爆电气控制柜主要分为以下几种类型：

000

四、技术要求与安全标准

为了确保防爆电气控制柜在危险环境中的安全运行，必须满足以下技术要求：

1.电气安全要求

绝缘性能良好，防止漏电；

配备过载、短路、接地保护装置；

符合电磁兼容性（EMC）标准，防止干扰。

2.防护等级（IP等级）

常见等级为IP65、IP66，部分应用要求IP67或IP69K；

适应高湿、水洗、粉尘等恶劣环境。

3.温度与环境适应性

工作温度范围通常为20℃至+60℃；

防腐蚀、抗振动、防紫外线等性能良好。

4.认证标准

必须通过国家或国际防爆认证，如：

GB3836系列（中国国家标准）

IECEx（国际电工委员会防爆认证）

ATEX（欧盟防爆指令）

NEPSI（国家防爆电气产品质量监督检验中心认证）

五、典型应用场景

防爆电气控制柜广泛应用于以下高危行业和场所：

1.石油化工：炼油厂、储罐区、输油泵站；

2.天然气开采与输送：井口、压缩机站、管道控制系统；

3.制药与食品加工：洁净车间、清洗区域；

4.矿山与冶金：地下矿井、粉尘浓度高的冶炼厂；

5.污水处理厂：沼气区域、地下泵站；

6.船舶与海上平台：高盐雾、强震动、潮湿环境。

六、智能化发展趋势

随着工业4.0和智能制造的推进，防爆电气控制柜正朝着智能化、集成化、远程化方向发展：

集成HMI与PLC：实现本地操作与集中控制；

支持工业以太网、Modbus、Profinet等协议；

配备远程通讯模块（如4G、WiFi、蓝牙）；

支持云平台接入，实现远程监控、数据采集与故障预警；

引入AI算法，提升设备自诊断与自适应能力。2022

七、结语

防爆电气控制柜是工业安全体系中不可或缺的重要组成部分。它不仅满足了高危环境下的控制需求，更在保障人员生命安全和设备稳定运行方面发挥着关键作用。随着技术的不断进步，未来的防爆电气控制柜将更加智能、高效、安全，成为工业自动化与本质安全深度融合的典范。

企业在选购与使用防爆电气控制柜时，应充分考虑其防爆类型、防护等级、电气性能、认证资质及环境适应性，确保其真正成为工业现场的“安全守护者”。
