BHJ系列产品A型双内防爆三通接头

粉尘防爆配电箱

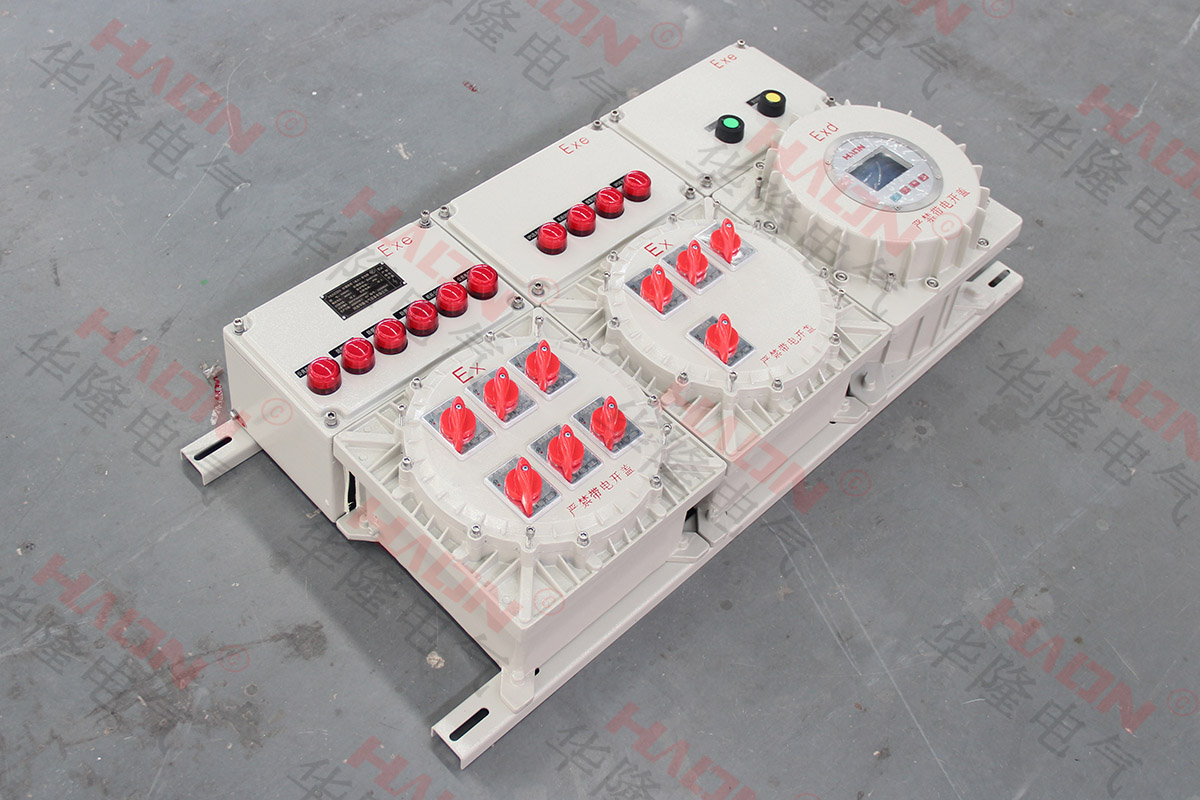

防爆照明配电箱

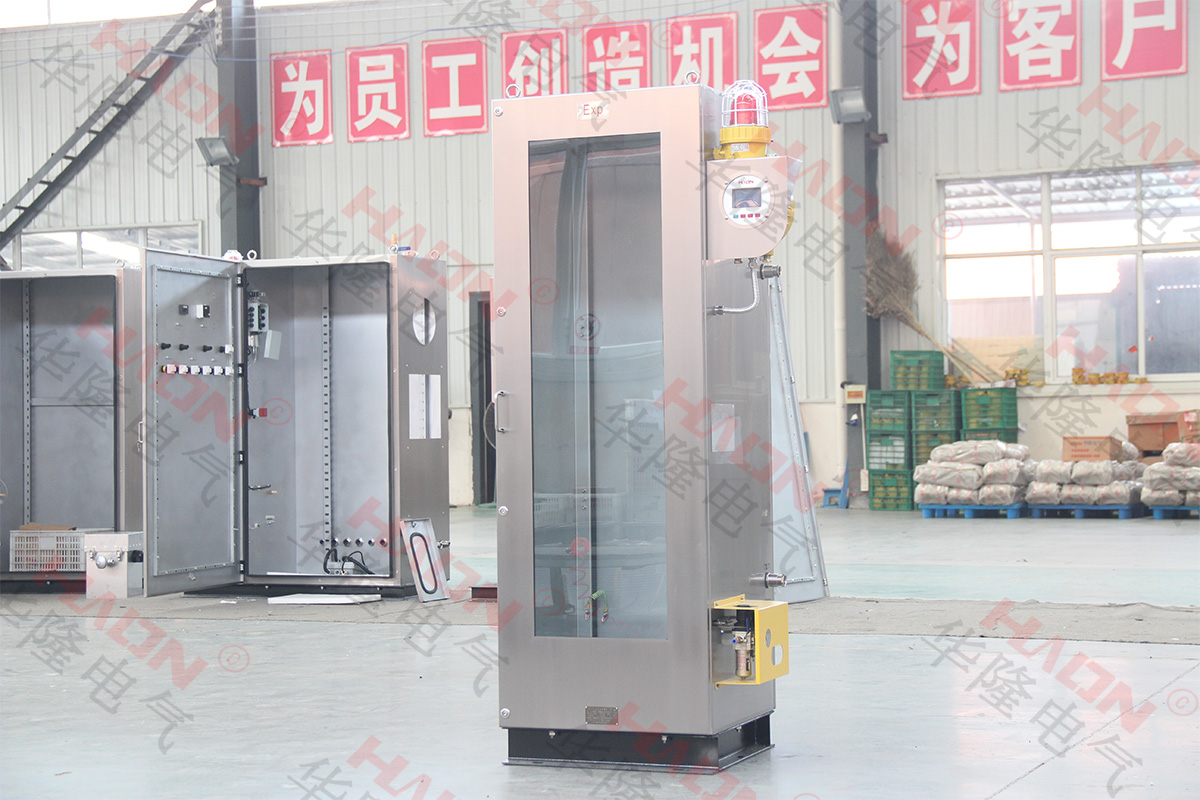

防爆正压小屋

螺纹标准			全长	螺纹长度L1（管螺纹）	螺纹长度L2（管螺纹）	对角S	较大直径	里孔（Φ）
美制	英制	公英制	全长	螺纹长度L1（管螺纹）	螺纹长度L2（管螺纹）	对角S	较大直径	里孔（Φ）
G1/2	NPT1/2	M20*1.5	42	-	18	34	37	15
G3/4	NPT3/4	M25*1.5	42		18	38	42	20
G1	NPT1	M32*1.5	48		21	45	50	25
G1 1/4	NPT1 1/4	M40*1.5	48			55	61	32
G1 1/2	NPT1 1/2	M50*1.5	49			65	72	38
G2	NPT2	M63*1.5	52		23	81	86	48
G2 1/2	NPT2 1/2	M75*1.5	59		26	98	119	75
G3	NPT3	M90*1.5	67		30	113	119	75

G4

NPT4

M115*1.5

71

-

32

136

140

100

BHJ系列产品B型里外防爆三通接头

螺纹标准			全长	螺纹长度L1（管螺纹）	螺纹长度L2（管螺纹）	对角S	较大直径	里孔（Φ）
美制	英制	公英制	全长	螺纹长度L1（管螺纹）	螺纹长度L2（管螺纹）	对角S	较大直径	里孔（Φ）
G1/2	NPT1/2	M20*1.5	42	17	18	34	37	15
G3/4	NPT3/4	M25*1.5	42	17	18	38	42	20
G1	NPT1	M32*1.5	48	20	21	45	50	25
G1 1/4	NPT1 1/4	M40*1.5	48			55	61	32
G1 1/2	NPT1 1/2	M50*1.5	49			65	72	38
G2	NPT2	M63*1.5	52	22	23	81	86	48
G2 1/2	NPT2 1/2	M75*1.5	59	25	26	98	119	75
G3	NPT3	M90*1.5	67	28	30	113	119	75

G4

NPT4

M115*1.5

71

30

32

136

140

100

BHJ系列产品C型双外防爆三通接头

螺纹标准			全长	螺纹长度L1（管螺纹）	螺纹长度L2（管螺纹）	对角S	较大直径	里孔（Φ）
美制	英制	公英制	全长	螺纹长度L1（管螺纹）	螺纹长度L2（管螺纹）	对角S	较大直径	里孔（Φ）
G1/2	NPT1/2	M20*1.5	42	17	-	34	37	15
G3/4	NPT3/4	M25*1.5	42	17		38	42	20
G1	NPT1	M32*1.5	48	20		45	50	25
G1 1/4	NPT1 1/4	M40*1.5	48			55	61	32
G1 1/2	NPT1 1/2	M50*1.5	49			65	72	38
G2	NPT2	M63*1.5	52	22		81	86	48
G2 1/2	NPT2 1/2	M75*1.5	59	25		98	119	75
G3	NPT3	M90*1.5	67	28		113	119	75

G4

NPT4

M115*1.5

71

30

-

136

140

100

以上就是关于防爆三通接头产品规格及框架图基本介绍，想了解更多最新资讯可登陆华隆防爆www.hlfangbao.com查询。
