工程中防爆分析小屋的设计

　　因工艺人员对工艺流程中物料的组成成分或物性参数有实时进行自动连续分析监测的要求，故在线分析仪表广泛用于工业现场，为了确保仪器使用性能并便于维护，必须为这些仪表提供不同程度的气候和环境保护。防爆分析小屋便是因此而产生的，它能满足在线分析仪表成套系统所要求的特殊环境条件，如温度、湿度、防尘防爆等，为在线分析仪表的现场安装、投运及维护提供了极大的方便。所以分析小屋广泛用于石油、炼化、冶金、轻工、医药、生化等行业具有可燃性气体的危险场所。

　　采用防爆分析小屋的必要性

　　在线分析仪安装在现场，因而需要不同程度的气候和环境保护，以确保仪表的使用性能并利于维护。所以在线分析仪表相对集中且都处于爆炸危险区域应考虑采用防爆分析小屋，它对于需要高等级防护、用途重要且需要经常维护的分析仪提供了一种可控制的操作和安全环境，并可降低长期维护费用。

　　防爆分析小屋的类型与选择

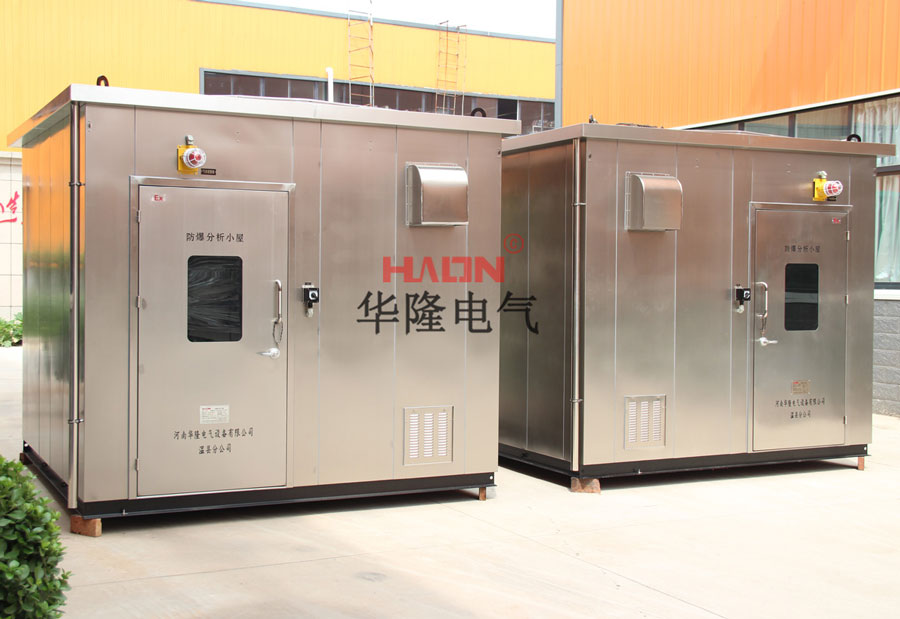

　　防爆分析小屋结构型式为框架式结构，安装不受现场气候和施工条件的影响;责任归一;资料档案管理方便。防爆分析小屋属于非标产品，其大小可根据需要集中放置的在线分析仪数量、类型、系统复杂程度和操作维护空间来确定，并应留有适当的余地。同时，河南华隆电气有限公司在设计过程中也要考虑长度运输条件的限制，如公路运输的宽度限制及通过立交桥、隧道时的高度限制;常规尺寸的防爆小屋长3米，宽4米，高2.8米。

　　防爆分析小屋在工程设计中需要注意的事项

　　防爆分析小屋尽量选择在距各采样点相对中心的范围内，再核算下样品采样滞后时间是否满足要求，然后与配管专业协商具体放置位置，以不影响设备吊装与配管布置为宜;接下来把防爆分析小屋位置和大致的荷载条件提给专业防爆小屋生产厂家;厂家会制作防爆分析小屋的数据表及技术规格书，把外形尺寸、机械结构及材质要求、防爆分析小屋的外部设施、配电、照明、通风、采暖、空调的要求进行定义，且针对分析气体类型，在防爆分析小屋内成套设置可燃有毒气体检测器，现场报警器和警铃分装在分析小屋室内外。其中关于通风问题，许多设计人员根据《HG/T 20516-2014》自动化分析器室设计规范第7章采暖、通风及防爆中7.3存在爆炸危险的分析器室第7.3.3当分析仪表及其他电气设备能满足相应的防爆要求时，自动分析器室可采用机械通风。认为只要分析仪表及电气设备达到防爆等级，那么防爆防爆分析小屋只用采用机械通风。但从《在线分析仪器手册》可看出，采用机械通风或正压通风，是根据防爆分析小屋所处的危险的区域而定，而不是根据室内仪表是否满足防爆等级而定。正压通风的防爆分析小屋叫做正压型防爆分析小屋，正压通风的作用：一、改善维护人员的工作环境;二、降低电气设备防爆性能的要求;由此，可以得出结论，一、根据防爆分析小屋的危险区域来确定采用何种通风方式;二，根据通风后，分析小屋内的危险区域定级来确定分析仪表及电气设备的防爆等级。如果分析小屋不能安装在安全区域内，也可以安装在2区危险区域内。由于存在可燃气体泄漏和积累的可能性，根据国际电工委员会IEC 60079-16《人工风保护的分析室》的描述，自动分析器室内部为1区危险区域，因此应从安全区引新鲜空气对自动分析器室进行正压通风。目前在国外通常采用的是HVAC系统，其含义是加热、通风和空气调节系统，实际上是具有正压通风和冷暖空调功能的一套设备，我司具有正压通风控制系统的独立防爆证书。

　　防爆分析小屋厂家的选择

　　1、 具备防爆证书和3C认证证书、生产资质证书;

　　2、 具有独立防爆分析小屋方案设计能力和项目案例;

　　3、 采购时尽量对厂家实地考察。

　　随着石油、炼化、冶金、轻工、医药、生化等行业技术的发展，这些行业的工程日趋大型化、集成化，复杂化。在线分析仪表将在现场应用越来越多，监控作用越来越大，而为分析仪表提供良好的仪表安装和分析环境，确保分析数据的及时性和准确性的防爆分析小屋，在工程项目中扮演的角色必然越发重要。
