防爆分析小屋配置和设计方案

时间：2021-03-26 00:00:00 来源：华隆防爆阅读数：0次

防爆分析小屋设计使用于石油化工行业的防爆区域，配置了配电系统、报警控制系统、气体探测系统、照明系统和室内温控系统，每个系统的组成均采用独立的防爆部件，本方案由河南华隆电气设备有限公司提供。

防爆分析小屋设计方案

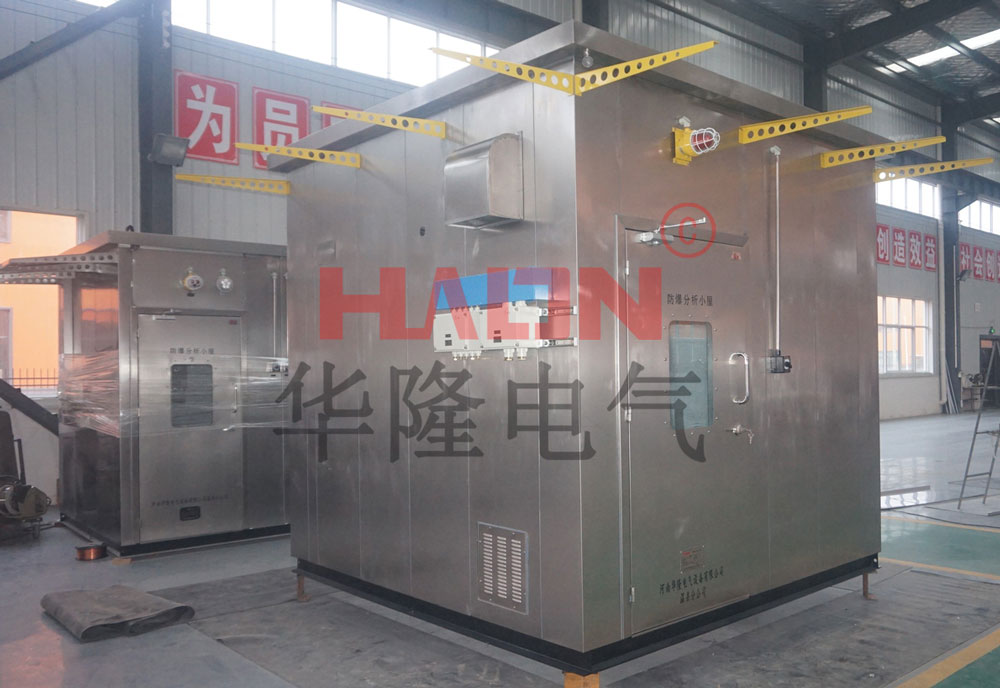

外形尺寸: 3000（L）×4000（W）×2700（H）mm (室内净高2700mm)，使用面积12平方，框架式结构，内外墙及屋顶由不锈钢板拼装铆接而成，外墙和房顶采用1.5mm厚304SS材质，内墙采用1.5mm厚304不锈钢材质，屋顶倾斜度为1:20，墙厚70mm，内外墙及屋顶和房顶之间充填75mm厚阻燃型聚胺脂保温材料。

小屋外开型，1个门，非折叠结构，带绝热保温，净尺寸为2000(H)×900(W)mm,材质与小屋内外材质相同，铰链和螺钉为不锈钢材质。保温层的厚度为50mm,门与墙之间镶有橡胶密封条，橡胶条的耐温-40-+60℃，门上开有一个400*600mm防爆玻璃观察窗，带阻尼限位闭门器和推杆式逃生锁，门外有锁及把手，门上有防雨檐，地板：3mm钢板，敷设地板革。

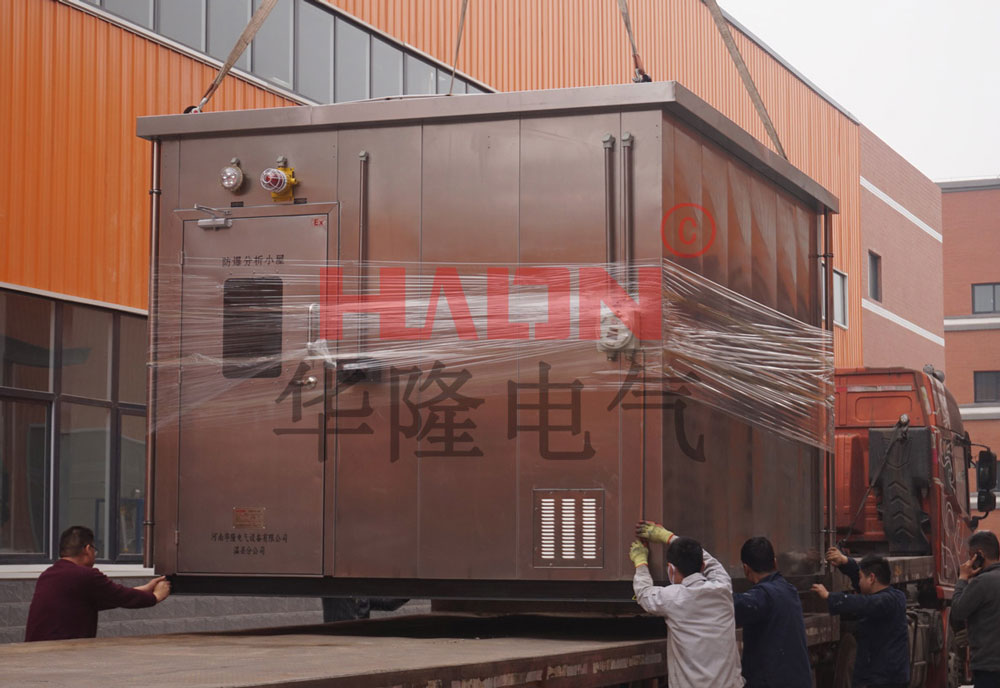

小屋外部钢瓶安放和接线箱及各种手动开关,安装位置顶部有向外延伸600mm的防雨檐，材质为304SS板，起挡雨和遮阳作用。为方便小屋的吊运，小屋屋顶带有起重用的吊耳。机械强度满足起吊、拖运、运输及支撑墙体安装设备的要求，内外墙负载能力为500公斤/米2，屋顶最小承受力为250公斤/㎡。

小屋密闭、防雨、防尘、隔热，外壳防护等级为IP65，外面设有气瓶固定支架和气瓶护栏。


防爆分析小屋配置清单

序号	名称	描述	数量	供应商	位置
1	UPS电源接线箱 Exd IIC T5	AC220电源预留20%备用端子	1个		室外
2	非UPS电源接线箱 Exd IIC T5	AC220电源预留20%备用端子	1个		室外
3	模拟信号接线箱 Exd IIC T5	预留20%备用端子	1个		室外
4	数字信号接线箱 Exd IIC T5	预留20%备用端子	1个		室外
5	防爆公用电源配电箱 Exde IICT5	电源总开关防爆照明灯供电开关防爆空调供电开关防爆风机供电开关维修插座供电备用开关	1个		室内
6	防爆仪表电源配电箱 Exde IICT5	电源总开关 0222-AT5001色谱分析仪供电开关联锁报警供电开关备用开关	1个		室内
7	报警控制箱（盘） Exde IICT5	可编程序控制器DC24V 电源	1个		室内
8	防爆冷暖空调机 ExdⅡCT5	功率：1.5P；供电：220VAC 50Hz	1个		室外
9	防爆荧光灯 Exd IICT5	供电：220VAC 50Hz	2只		室内/室外
10	防爆应急荧光灯 Exd IICT5	220VAC 50Hz 带逆变器和蓄电池，40分钟应急照明	1只		室内
11	防爆维修插座 Exd IICT5	AC220V 10A	1个		室内
12	防爆可燃气体（LEL）检测器 ExdⅡCT5	一体化，供电：24VDC	1个		室内
13	防爆低氧气体（O2）检测器 ExdⅡCT5	一体化，供电：24VDC	1个		室内
14	防爆声光报警仪 ExdⅡCT5	供电：220VAC 50Hz	1个		室外
15	防爆照明开关	Exd IICT5	2个		室外
16	防爆风机开关	Exd IICT5	1个		室外
17	防爆复位按钮	Exd IICT5	1个		室外
18	蒸汽采暖装置	材质：碳钢	1套		室内
19	正压系统		1个
