火电厂烟气在线分析小屋(防爆)

前言

近来环保形势严峻，烟气排放在线监测系统已经是火电厂必备的环保设备，由于火电厂无论是燃料还是生产过程中都会产生可燃性气体，属于防爆区域，所以为解决监测系统在防爆区域的安全运行，需要为它配置防爆分析小屋。

总述

防爆分析小屋包含配电系统、自控系统、照明系统、连锁报警系统、气体检测系统、新风系统，属于独立的防爆安全小环境，把烟气在线分析仪放置其中，使其与外界可燃气体隔绝，就可以解决烟气在线监测系统的防爆问题。

防爆分析小屋构成

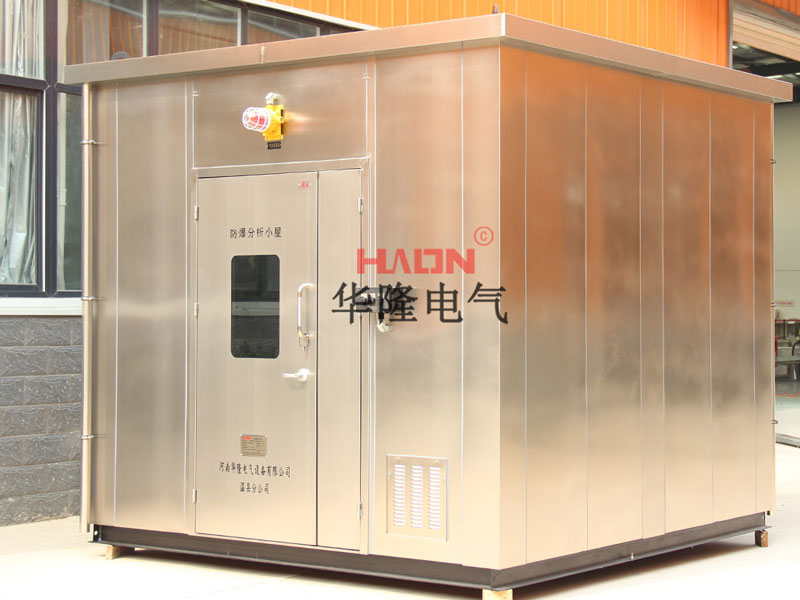

分析小屋为型钢焊接框架式结构，双层墙夹层设计。内外墙体材质一般为1.5mm后的304不锈钢板，夹层为阻燃保温棉，屋顶呈A型结构，以防雨水积存，设置有屋檐，小屋四角的屋檐下配有不锈钢雨水导流管，负责雨水定向排放。屋内安装有防爆电源配电箱、防爆综合配电箱、PLC防爆控制箱、防爆照明灯、防爆空调、防爆型气体探测器等，屋外墙体设有多种防爆接线箱，用户使用时，把电源和信号线接至防爆接线箱即可。

方案一

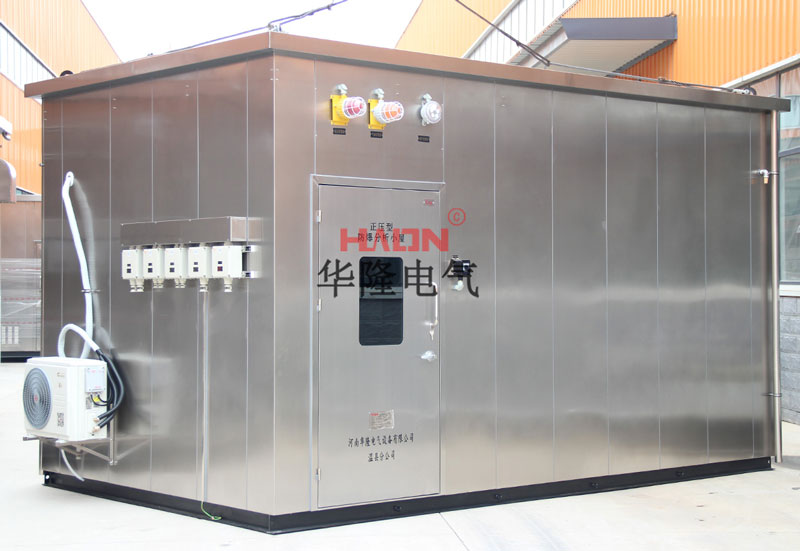

正压型防爆分析小屋

特点：小屋采用整体正压防爆，内部可以使用普通分析仪机柜，不需要再做防爆机柜，对于分析小屋内要放置多台分析仪的用户，选用正压防爆小屋可以降低采购成本。

方案二

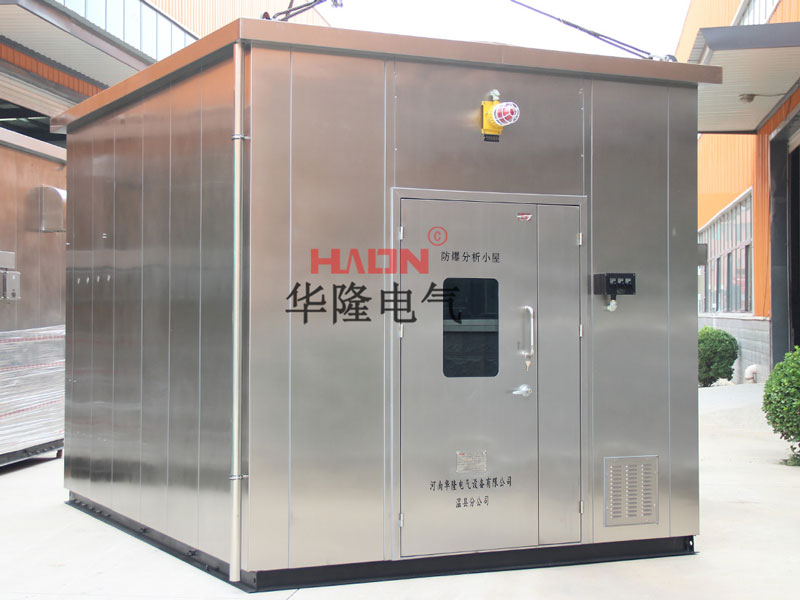

隔爆型分析小屋

特点：小屋采用结构型防爆，也叫局部正压型，分析仪机柜采用正压防爆柜，其他各种电气设备均为隔爆型或本安型，内部不允许使用普通的电气设备，适合小屋内放置单台分析仪的用户使用。

订购须知

防爆分析小屋是非标定制产品，用户采购时请说明使用要求和现场情况，我司可以为用户设计防爆方案，量身定做分析小屋。有详细技术协议要求的，我司严格按照技术协议报价，并生产。

运输方式：车板交货，运至用户指定地点。用户现场需设置小屋地基（我司提供防爆小屋地基图），采用吊装的方式安装，用户记得要安排好吊车。
