防爆正压柜

防爆正压柜是一种具备正压防爆的配电柜，由正压柜体、自控系统、气路系统、报警系统、配电系统组成。适用于II类A级、B级或C级，温度组别为T1~T6，含有爆炸性气体。环境危险场所的0区、1区、区；以及含有爆炸性粉尘与空气混合物的20区、21区或22区等所有危险区场所。

防爆正压柜特点

适用性范围广

满足客户安装各种普通电气元件和分析仪表、触摸屏、大功率变频器，内装元件基本不受限制。而防爆配电箱不允许触摸屏直接触摸操作。

散热性能好

防爆正压柜进气方式分为通风型和补偿型，通风型为不间断连续供气，具有很好的散热功能；补偿型为间断供气，正压腔密封性好，耗气量小。解决防爆配电箱所不能解决的大功率变频器散热问题。

全自动防爆正压控制器

防爆正压柜自控系统为防爆正压控制器，该产品具有智能集中控制、液晶文字显示、自动换气、延时自动供电、失压补气、故障报警及危险时自动切断电源等功能。

正压防爆原理

防爆正压柜原理是采用介质隔离点燃源的防爆措施从而达到电气防爆的目的。正压防爆柜在自动控制系统的控制下，通入保护气体，正压腔内压力高于正压腔外的压力，形成微正压的安全小环境，从而阻止了可燃性危险气体进入正压腔内，保证内装普通仪表和电器元件的安全运行。

自动控制系统主要完成自动换气、补气、超高压报警（或排气）、欠压报警、低压联锁、换气联锁等系列功能。

本配电柜具有低压联锁功能，低于规定的气压值（50Pa）时，自动切断进入正压腔的用户配电电源。

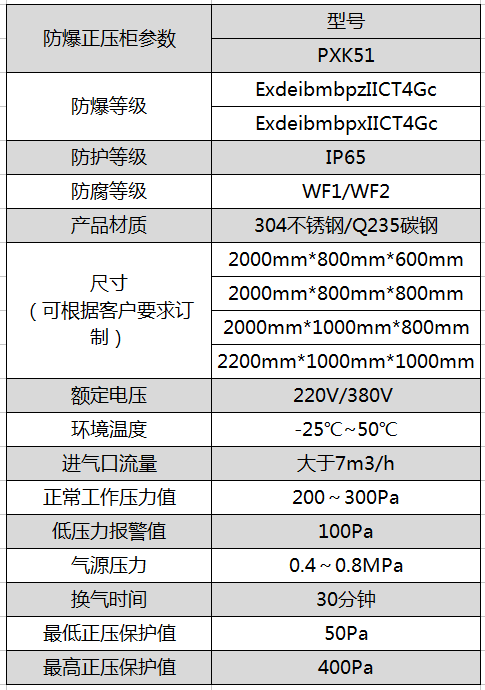

防爆正压柜参数

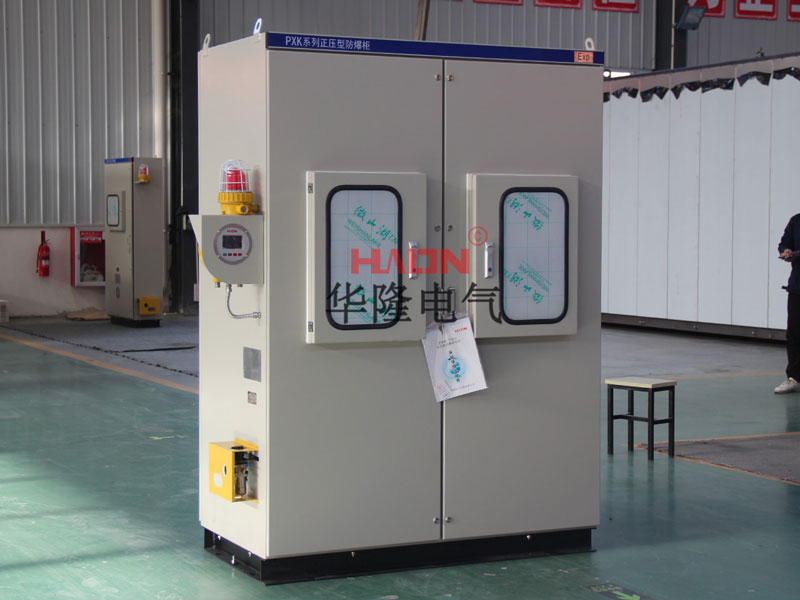

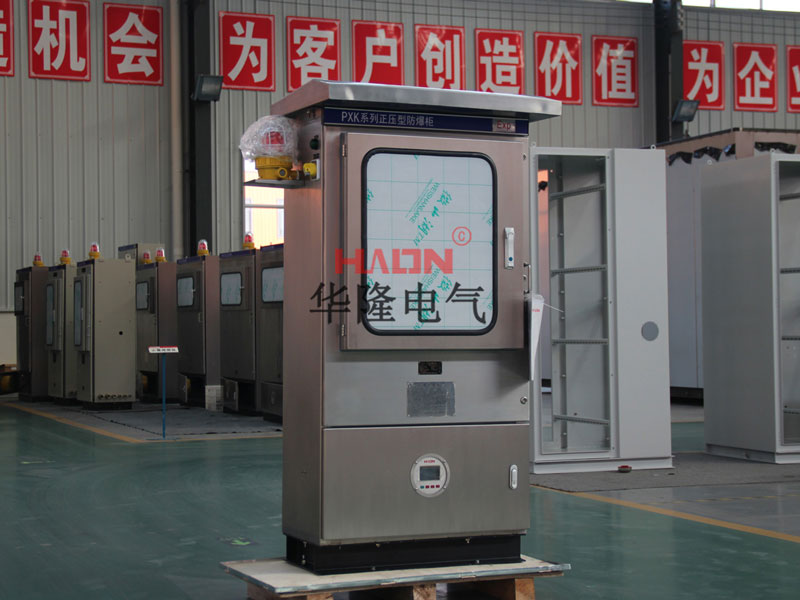

防爆正压柜构造

柜体采用GGD柜架，分为箱式、琴台式、柜式；柜式又分为上下结构和左右结构；由正压腔和副腔组成，副腔内装自控系统、报警系统、气源过滤系统及用户进出线电缆；正压腔内装用户的配电系统元件。柜体由Q235钢板或不锈钢焊接而成，表面喷塑，对其各接合面都经过了特殊的密封处理。

自控系统

防爆正压柜系统又称防爆正压控制器，采用3.5寸真彩大屏显示；进气阀、排气阀、温控阀、报警器、用户电源，五路控制；换气时间、压力上限、压力上上限、压力下限、压力下下限、温度上限等系统参数可设置；传感器误差校准功能；5路继电器硬件连接指示灯；过压保护、过流保护、防反接保护。该控制器运行安全可靠性能高、整体能耗低。

气路系统

气路系统主要由气源切换系统、管道系统、调压系统、用气点、监控及报警系统组成。布局合理，集中布置，以便于操作和检修。

配电系统

按客户需求设计电气原理图和接线图，把不同功能的电气元器件安装在柜内并通过导线连接，满足客户现场使用。

PXK防爆正压柜标准

GB3836.1-2010《爆炸性气体环境用电气设备 第1部分：防爆通用要求》

GB3836.2-2010《爆炸性气体环境用电气设备 第2部分：隔爆型“d”》

GB3836.3-2010《爆炸性气体环境用电气设备 第3部分：增安型“e”》

GB3836.4-2010《爆炸性气体环境用电气设备 第4部分：本安型“i”》

GB3836.5-2004《爆炸性气体环境用电气设备 第5部分：正压型“P”》

GB3836.9-2006《爆炸性气体环境用电气设备 第9部分：胶封型“m”》

GB12476.1-2013《爆炸性粉尘环境用电气设备 第1部分：防爆通用要求》

GB12476.5-2013《爆炸性粉尘环境用电气设备 第5部分：防爆标准“tD”》

标准设计生产，经国家防爆检验中心检验合格，并颁发防爆合格证，及通过国家质监

总局批准，并取得工业产品生产许可证，及ISO9001等系列证书齐全！

常见问题

1.防爆正压柜制造工艺？

答：柜体采用GGD式结构，由2.5mm厚Q235碳钢板或304不锈钢板激光切割后焊接而成，表面经高速抛丸清理后高压静电喷塑；门结合处添加发泡橡胶密封圈，防尘，防水。柜内所有电气元件均在面板配置操作机构，不允许柜内操作。

2. 防爆正压柜防爆等级是多少?

答：防爆正压柜防爆等级是ExdeibmbpzIICT4Gc、ExdeibmbpxIICT4Gc。满足爆炸性气体或粉尘区域的1区、2区的使用。

3. 防爆正压柜压力范围的多少？

答:防爆正压柜压力范围国家电气防爆标准GB3836.5-2010最低压力不能小于50Pa，最高压力不能超过400Pa,正常工作压力范围200Pa-300Pa。

4. 防爆正压柜散热问题怎么解决？

答：防爆正压柜可选用通风型，通风型为不间断连续供气，具有很好的散热功能，适用于总功率20KW以下的电气元件；20KW以上功率的需加装防爆空调。

5. 防爆正压柜通入的气体有什么要求？

答：防爆正压柜通入气体必须为净化空气或氮气，气源压力为0.2MPa到0.8MPa;用户提供气源，通常用户现场的仪表风就可满足要求。

6. 防爆正压柜的价格是多少？

答：防爆正压柜的价格分为空柜价格和成套价格。空柜价格按柜子的尺寸大小计算，越大价格越高，比如2000mm*800mm*600mm的柜子价格在1万-1万3左右；成套价格由空柜价格加上电气元件价格及人工组成，具体价格要根据元件清单、电气原理图报价，报价咨询销售热线：15637170992。

7. 防爆正压柜系统是怎么控制柜内压力并调节的？

答:在配置好气源后，接通电源。将进气阀完全打开，按下“启动按钮，进气电磁阀打开，倒计时30分钟开始计时，进入换气状态。30分钟后换气结束，压力值大于100Pa时，传感器检测正压腔内压力值，并显示在系统窗口中，进气电磁阀关闭，通过电磁阀旁路节流阀给柜内补气，使压力表值持续稳定在200-300Pa之间，即整柜进入自动运行状态，同时给正压腔内“接触器”送电，主电路可送电进行正常工作，即调试完毕。

在使用过程中，若压力降低，当压力值低于100Pa时，防爆警灯会报警，进入欠压报警状态，当进气故障未排除，柜内压力低于50Pa时，自控系统将切断正压腔主电源；系统将一直处于欠压报警状态（可通过按下“消音”按键解除）；此为低压保护及电气联锁过程。

当正压腔压力高于400Pa时，限压阀打开，经过一段时间，正压腔的内部气压逐渐下降，使柜内压力限制在正常压力范围之内，阀门关闭，此过程为高压限制保护过程。
