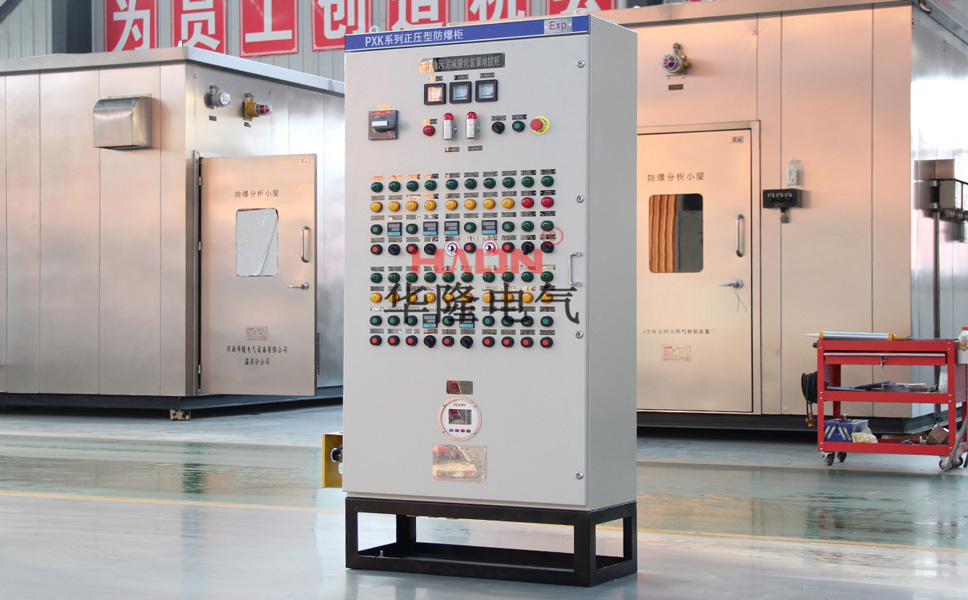

正压防爆控制柜是一种作为电气控制的防爆正压柜,主要适用于石油、化工、冶金、制药等领域的1区、2区爆炸性环境,其空气中存在有ⅡC级及以下的爆炸性气体混合物的场所。...
根据GB3836.1《爆炸性气体环境用电气设备 第1部分: 通用要求》;GB3836.2《爆炸性气体环境用电气设备 第2部分:隔爆型“d”》、 GB3836.5《爆炸性气体环境用电气设备 第5部分: 正压外壳型“p”》、;GB3836.15《爆炸性气体环境用电气设备 第15部分:危险场所电气安装(煤矿除外)》的规定制成的正压型防爆电气控制柜,其防爆标志为:ExpxIICT4。该正压防爆控制柜经南阳防爆电气研究所检验合格,并取得了产品防爆合格证。
型号和基本参数
型号:PXK51
额定电流: 630A
防护等级: IP65
防爆标志: ExpxIICT4
气源种类: 洁净、安全空气
气源压力: 0.4~0.8 MPa
运行正压: 50 Pa~300Pa
正压腔净容积: ≤510 L+510L+100L
吹扫时间: 30min
高压排气: 大于400Pa
低压进气、报警: 小于50Pa

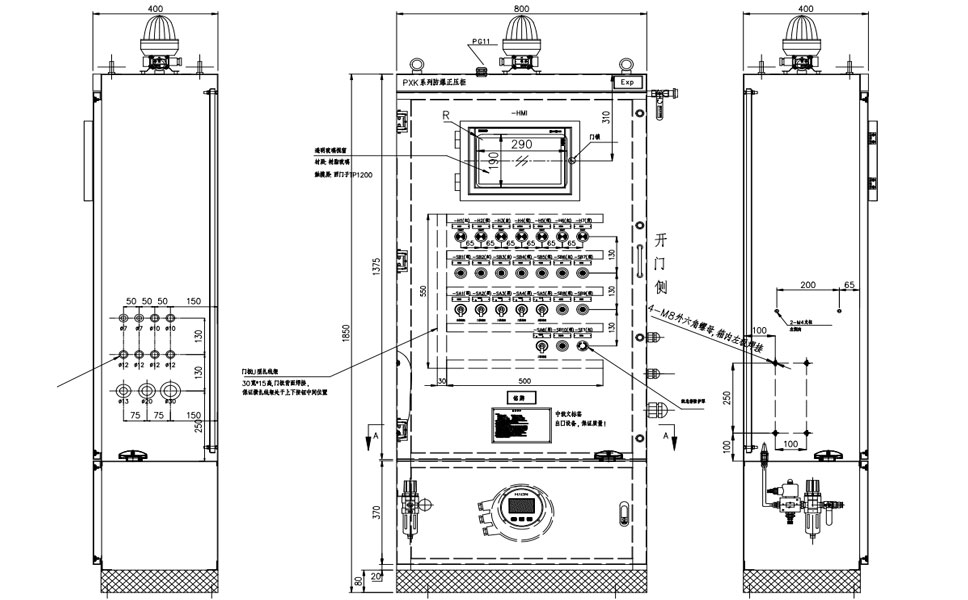

结构及原理
正压防爆控制柜主要有电控柜、气控柜、左操作台三个部分。正压防爆控制柜主体由正压外壳、正压气路系统、隔爆型控制箱等几部分组成,与正压防爆柜相同。
正压外壳是由2.5mm不锈钢板经折边、拼焊而成的气密外壳。由于它能保持内部保护气体的压力高于外围爆炸性气体环境的压力,从而能有效的阻止外部的爆炸性气体混合物进入外壳内部。在正压外壳正面明显区域有“ExpxⅡCT4”红色标志牌。
在正压外壳上安装有若干电缆引入引出装置、气路接头、电器开关等,这些器件的安装不破坏正压外壳的气密性能;
正压气路系统由过滤减压单元、节流阀、防爆电磁阀、管路及接头组成。正压外壳内的压力由精密减压阀、节流阀以及进气和排气电磁阀联动控制,使各正压外壳内的压力稳定在100Pa~300Pa之间。
保护气体通过阀件、管路等的传输、过滤、减压变成纯净的微压气体进入正压外壳内,经过30分钟吹扫,将外壳内可能存在的爆炸性气体含量稀释到安全范围内,并继续保持正压,使正压外壳内部成为电气安装的安全场所。
隔爆型控制箱负责给正压外壳内的主接触器线圈提供电源,并对正压外壳内的正压值进行检测,实现低压、高压报警、低压自动进气、高压自动排气。当正压外壳经过30分钟吹扫,且外壳内压力大于50Pa时,正压防爆控制柜内主接触器才能得电工作并向司钻房其它不各用电设备的控制继电器供电,压力小于50Pa时系统自动报警,并自动打开进气电磁阀进气;压力高于200Pa时排气电磁阀打开排气。
使用安全须知
1.使用正压防爆控制柜之前,请认真阅读使用说明书。
2.正压防爆控制柜的隔爆型控制箱与正压外壳电源采用电气连锁,只有正压外壳经过30分钟吹扫且正压建立后,主电源接触器线圈吸合,正压外壳内才能得电。
3.正压防爆控制柜严禁带电开盖;如果需要打开检查或维护时应事先切断前级电源。
4.正压控制系统的气源必须是净化的压缩空气或其它不燃性气体(氮气N2)。
5.正压防爆控制柜配用的防爆部件损坏应向我司联系维修或购买。
6.不得随意更换、改动、调节影响防爆性能的元器件和结构。
7.不得随意在正压外壳壳体上安装元件。
8.当正压值小于50Pa开始低压报警时,工作人员需要马上采取措施使正压值上升到50Pa,或应断电检查,待故障排除,正压系统恢复正常后,方能重新启动操作。
