防爆配电箱知识

防爆配电箱型号参数及规格

时间:2023-06-29 14:55:22    来源:华隆防爆    阅读数:0

防爆配电箱型号参数及规格

BXM(D)系列防爆配电箱使用环境

1.BXM(D)是郑州华隆防爆配电箱通用型号;

2.包含防爆动力配电箱、防爆照明配电箱、粉尘防爆配电箱、防爆检修箱等种类,按需定制;

3.铸铝合金、Q235碳钢、304不锈钢、316不锈钢材质;

4.1区、2区或20区、21区、22区防爆危险场所;

5.IIA、IIB、IIC爆炸性气体环境和可燃性粉尘环境。

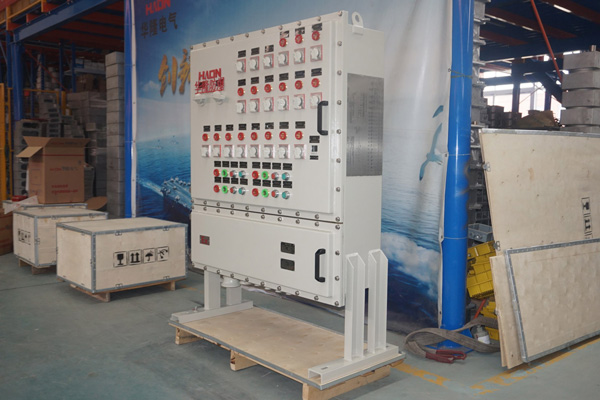

防爆配电箱

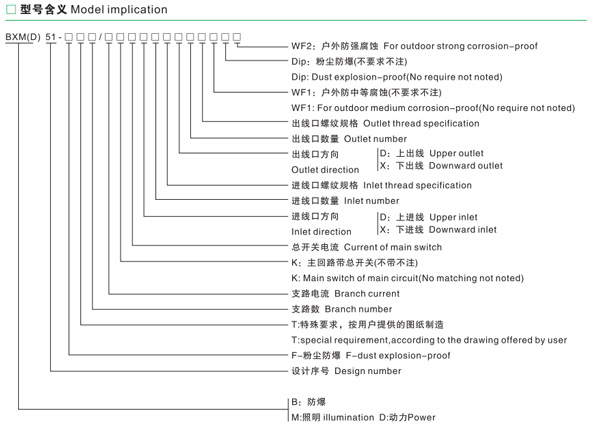

防爆配电箱标准型号

防爆配电箱标准型号分为通用型号和参数型号两部分。通用型号与防爆证书型号一致;参数型号由厂家设计序号、防爆类型、防爆配电箱参数组成。

防爆配电箱标准型号

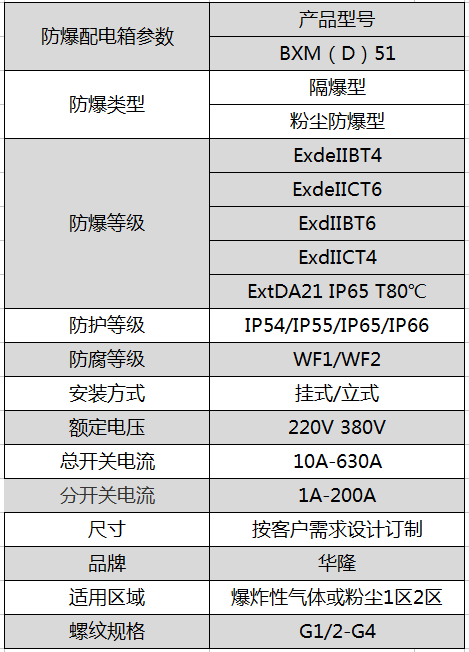

防爆配电箱参数

防爆配电箱参数由防爆等级、防护等级、安装方式、适用环境、电气原理图或使用要求、防爆配电箱规格组成。


防爆配电箱参数

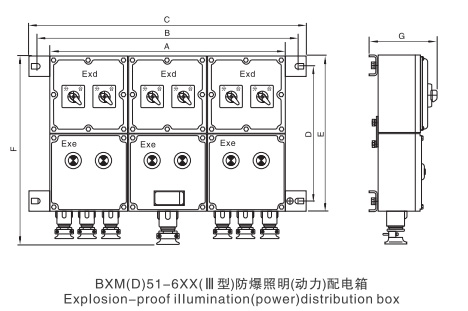

防爆配电箱规格

防爆配电箱规格由外形尺寸和防爆配电箱接线图组成。

防爆配电箱规格

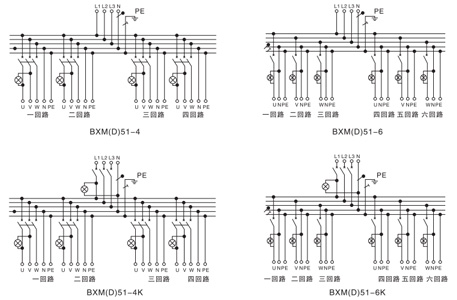

三相防爆配电箱接线图

防爆配电箱接线图又叫电气原理图,根据接线图进行内部元器件安装接线,从而实现配电控制等功能。

三相防爆配电箱接线图

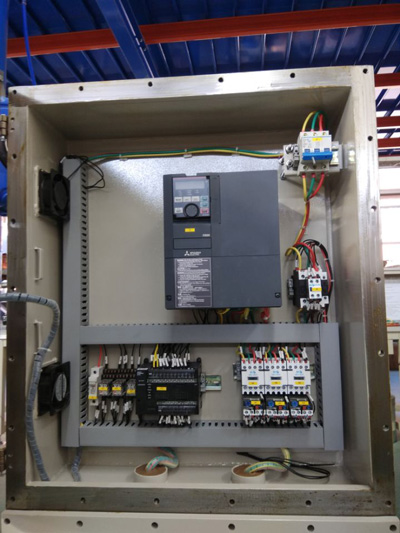

防爆配电箱接线实物图

防爆配电箱实物接线图

防爆配电箱注意事项

1.防爆配电箱材质:Q235B碳钢、304不锈钢、铸铝合金(采购时请注意材质的代号,防止上当受骗,比如Q235B碳钢比Q235A防冲击性能好,机械性能要远远优于材质为Q235A的钢材) 。

2.必备资质:全国工业产品生产许可证(防爆电气)、防爆证书(两证均需在发证网站查询,防止PS)。

3.使用范围:危险性区域1区、2区,分为户内/户外;安装方式可选择 壁挂式/立式。

4.采购时,请提供以上参数或电气原理图或图纸,以供华隆防爆厂家按客户要求订做和设计。
