防爆配电箱知识

防爆配电箱技术要求有哪些

时间:2023-06-29 14:51:59    来源:华隆防爆    阅读数:0

  防爆配电箱根据爆炸环境分为气体防爆配电箱粉尘防爆配电箱,气体防爆配电箱又细分IIA、IIB和IIC三个防爆等级,不同类型的防爆配电箱都有详细的技术要求,取证后附带的检验报告详细列明了技术规范和检验项目,需要一一介绍。

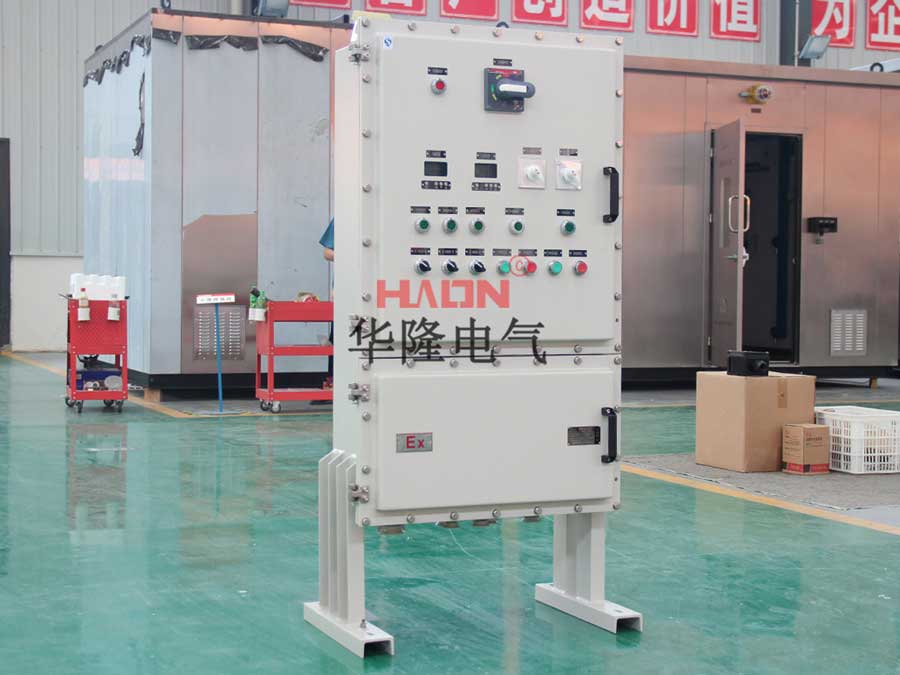

防爆配电箱

  IIB防爆配电箱技术要求

  防爆等级为ExdeIIBT4或ExdIIBT4、ExdeIIBT6,该防爆配电箱为隔爆、增安型结构,外壳材质为金属铝或不锈钢或碳钢板,最小壁厚为6.0mm。隔爆腔内装断路器、继电器、仪器仪表等电气部件,增安腔内装端子排和独立防爆认证的防爆信号灯、防爆按钮,引入装置使用带橡胶密封圈的压紧螺母式接头,增安腔与隔爆腔之间导线连接处采用环氧树脂胶封处理,胶封长度不小于20mm,当只有单独隔爆腔没有增安腔时,隔爆腔进出线口需配置防爆填料函。结构部分,铭牌、接地及标志符合防爆电气标准,隔爆结合面间隙符合GB3836.2规定;外壳耐压试验和过压试验后无损坏;1.1倍额定电流连续运行至温度稳定,壳体、密封圈、防爆灯钮、端子表面温度不高于65℃;外壳防护等级不低于IP54或IP65。

  IIC防爆配电箱技术要求:

  防爆等级为ExdeIICT4或ExdeIICT6、ExdIICT4,该防爆配电箱为隔爆、增安型结构或隔爆型直接引入型结构,隔爆腔采用止口螺纹法兰盘,外壳防爆等级IP65,其他技术要求和IIB防爆配电箱一致。

  粉尘防爆配电箱技术要求

  防爆等级为ExtDA21TIP65T130℃,该防爆配电箱为隔爆型结构,外形材质为金属钢或铝或不锈钢,依据GB3836.1、GB3836.2、GB12476.1、GB12476.5防爆标准生产,壳体各结合部均有“O”型圈,满足粉尘防爆结构要求。外壳满足6级防尘试验和5级防水试验,防护等级达到IP65,1.2Mpa静压试验无泄漏,无影响防爆型式的损坏。隔爆腔经过内部点燃不传爆试验,引入装置、壳体经过抗冲击试验。

  防爆配电箱技术要求总则以防爆电气标准GB3836为依据,不符合技术要求的达不到防爆效果,在采购防爆配电箱时,需要注意仔细查看生产图纸再确认。
