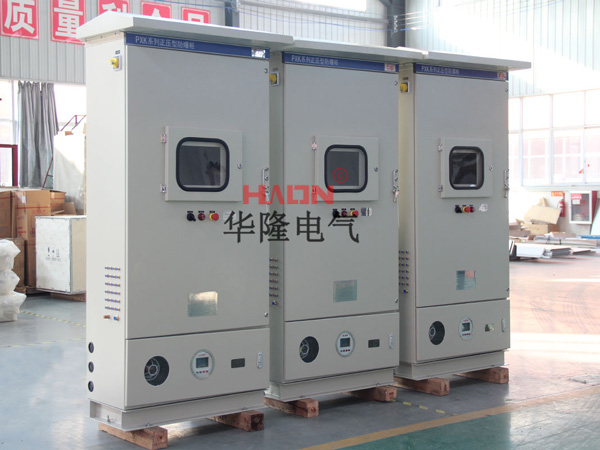

防爆正压柜技术资料

防爆正压柜技术资料包括气源要求、调试方法、使用方法、检修方法等，本技术资料可以帮助用户在短时间内了解使用防爆正压柜。

气源要求

保护气体种类：洁净空气              气源压力要求：0.4~0.8MPa

进气口流量要求：≥7m³ /h           换气时间：30min (已设定）

正常工作压力值；200^300Pa      最低正压保护值：50Pa (已设定）

低压力报警值：100Pa (已设定）  最高正压保护：400pa (已设定）

调试方法

气源备好后，完全打开进气手动阀，同时按下自控防爆箱的“启动”按键，进气电磁阀打开，开始倒计时30分钟，进入换气状态，系统自动检测柜内压力值。

换气30分钟结束后，柜内压力值大于100pa时，則进入正常运行状态，换气电磁阀关闭。此时，通过旁路节流阀给防爆正压拒补气（己设定），使柜内压力稳定在200—300Pa之间(如压力不稳定可通过节流阈下部的调节螺母调节进气流量，直到压力值稳定在固定数值上即可)，此时防爆正压柜调试完毕，可以整柜送电运行。

使用方法

使用过程中，若压力高于400Pa时，则限压阀打开，使柜内压力保持在正常工作压力范围之内，防止高压冲柜；如果压力降低，当压力值低于100Pa时，系统进入欠压报警状态，防爆声光报警灯会报警；若压力继续降低于50Pa时，则系统进入断电联锁状态，柜内接触器自动切断正压腔电源，防爆声光报警灯仍然一直报警，此为低压保护及电气连锁过程。报警灯可通过“消音”键解除，但系统状态不会改变，只有通过改变柜内压力才能改变正压自控系统状态。

检修方法

若需整柜断电检修，则应依次停止所有运行负载、正压腔配电系统、退出正压自控系统、关闭进气手动阀，约5分钟后待正压腔内压力完全释放，方可打开正压腔盖进行检修。

检修完毕后，再次重新起动防爆正压柜时，应按本序号2至3步骤重新操作，进行换气，以免主腔送电前，腔内存在可燃性气体滞留在内部，发生危险事故。
