防爆正压柜知识

防爆配电箱安装

时间:2023-06-29 15:09:43    来源:华隆防爆    阅读数:0

防爆配电箱安装规范

1.避开易爆易燃等伤害源物品的存储场合;

2.防爆配电箱应装设在通风、干燥及常温场所。严禁装设在有严重损伤作用的瓦斯、烟气、蒸气、液体及其他有害介质中,不得装设在易受撞击、振动、液体侵溅以及热源烘烤的场所;配电箱与开关箱周围应有足够两人同时工作的空间和通道,不得堆放任何妨碍操作、维修的物品,不得有杂草、灌木等;

3.按照防爆等级安装在规范内的防爆区域,Ⅰ类:煤矿井下电气设备;Ⅱ类:除煤矿、井下之外的所有其他爆炸性气体环境用电气设备。

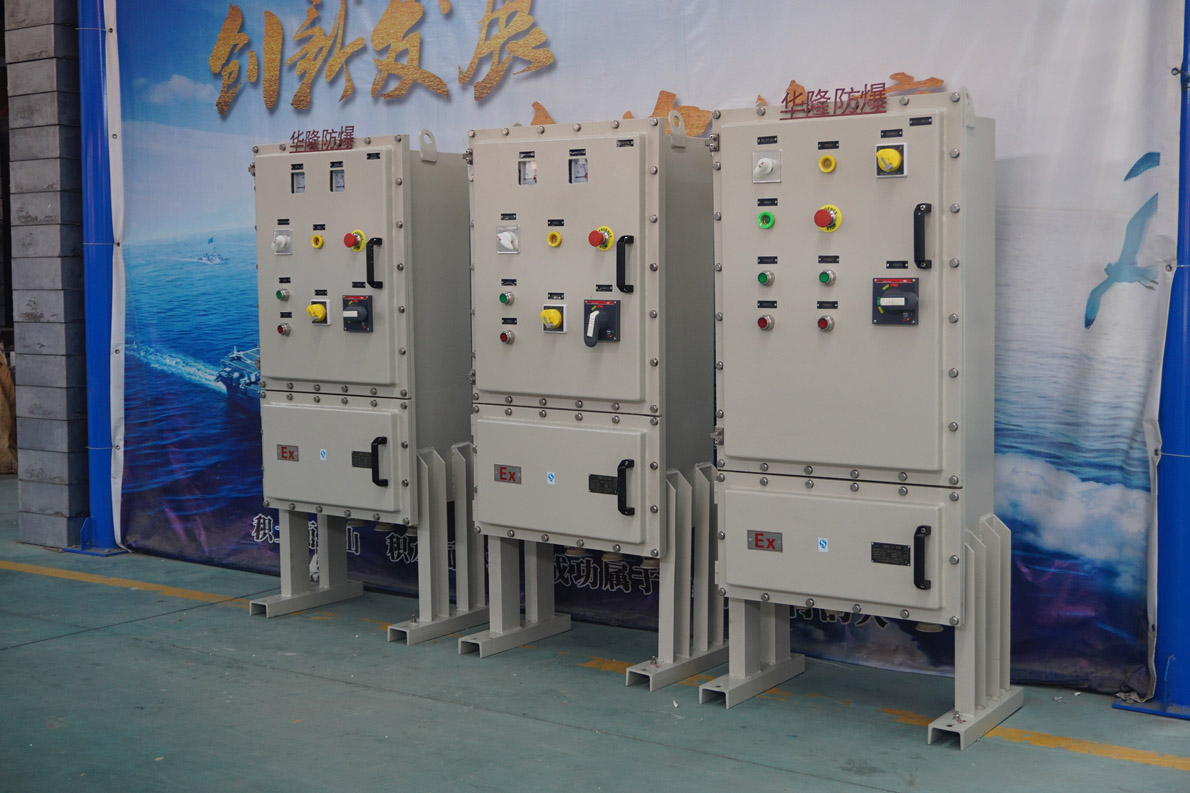

防爆配电箱

防爆配电箱安装方法

防爆配电箱安装流程:设备开箱检查→设备搬运→箱稳装→二次回路图配线→试验调试→送电试运行。

安装前,用户进行设备开箱检查,并做好检查记录。如设备有问题,联系供货单位处理;按照设备清单、产品图纸及设备技术资料核对防爆配电箱;请检查附件、备件、防爆合格证、防爆配电箱图纸、防爆配电箱说明书是否齐全。

防爆配电箱运输:由起重工作业,电工配合。搬运过程中,注意保护配电箱免受损伤。

预埋件主要工作是把电源管和配电回路暗埋管集中到配电箱安装位置,通过钢管布线或者防爆挠性软管进行连接;电缆插入防爆配电箱配置的电缆夹紧接头或防爆填料函。

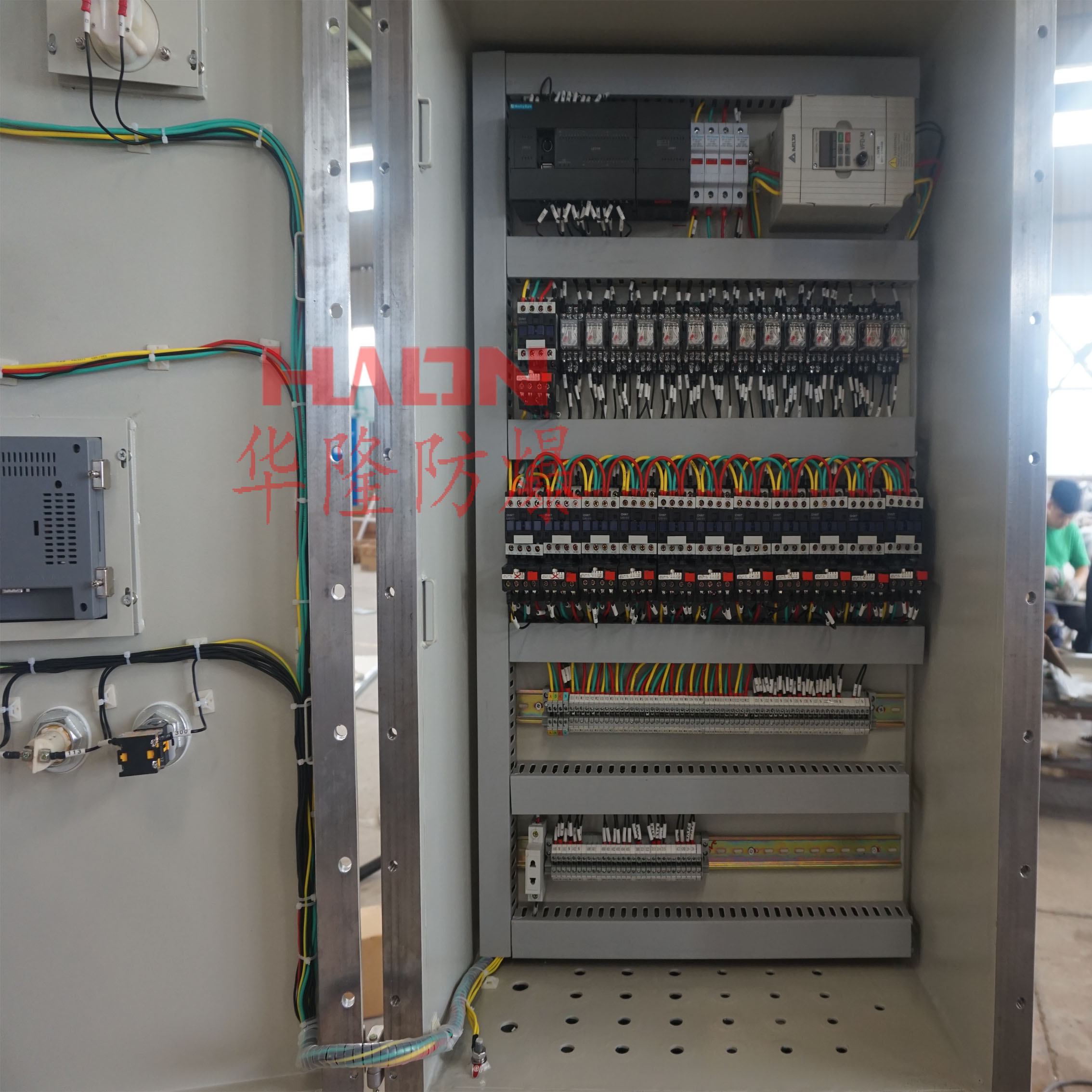

防爆配电箱接线实物图

防爆配电箱导线安装规范

1.防爆配电箱的进线口和出线口尽量设在箱体底部;进线和出线加护套分路成束并做防水弯;导线束不得与箱体进出口直接接触;电源箱严禁插销连接,进出线必须采用橡皮绝缘电缆;

2.防爆配电箱、防爆开关箱内的连接线采用绝缘导线,接头不松动,不得有外露带电部分;配电箱、开关箱内的工作零线应通过接线端子板连接,与保护零线接线端子板分设;配电箱、开关箱的金属箱体、金属电器安装板以及箱内电器的不应带电金属底座、外壳等必须做保护接零,保护零线应通过接线端子板连接。

防爆配电箱布线安装规范

1.爆炸危险场所电气线路主要有钢管和电缆配线。在爆炸危险场所严禁绝缘导线明敷,电气线路采用三相五线制,单相三线制、穿钢管配线或电缆线路。钢管配线工程必须明敷,应使用镀锌钢管。电缆配线1区应采用铜芯铠装电缆;2区也宜采用铜芯铠装电缆。当采用铝芯电缆时,与电气设备连接应有可靠的铜-铝过渡接头等措施;

2.钢管配线工程,两段钢管之间,钢管及其附件之间,钢管与电气设备引入装置之间的连接,应采用螺纹连接,其有效啮合扣数不得少于6扣;钢管与电气设备直接连接有困难处,以及管路通过建筑物的伸缩、沉降缝处应装挠性连接管;

3.在爆炸危险场所,不同用途的电缆应分开敷设,动力与照明线路必须分设,严禁合用;不应在管沟、通风沟中敷有电缆和钢管布线;埋设的铠装电缆不允许有中间接头或埋设接线盒;防爆电机、风机宜优先采用电缆进线。
